គ្រឿងសម្អាង Bulkhead

Shenchi ណែនាំឧបករណ៍សំងាត់ Bulkhead Barbed Fittings ដែលមានគុណភាពខ្ពស់ ដែលត្រូវបានរចនាឡើងជាពិសេសសម្រាប់ការបញ្ជូនបំពង់តាមរយៈបន្ទះឧបករណ៍ ខណៈពេលដែលផ្តល់នូវការផ្សាភ្ជាប់ដែលអាចទុកចិត្តបាន។ ធ្វើពីលង្ហិន ដែកអ៊ីណុក SUS304 និង SUS316L ឧបករណ៍ភ្ជាប់ទាំងនេះផ្តល់នូវភាពធន់នឹងការច្រេះដ៏រឹងមាំ និងសាកសមសម្រាប់លក្ខខណ្ឌការងារដ៏ធំទូលាយមួយ។

រចនាសម្ព័ន្ធផលិតផល

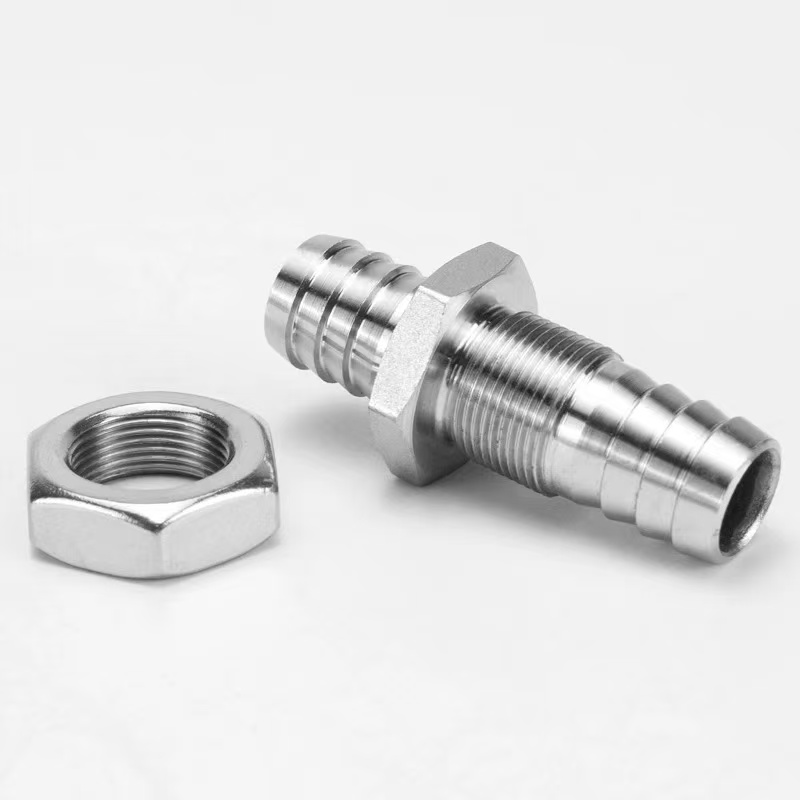

រចនាសម្ព័នរបស់ Bulkhead Barbed Fitting រួមមាន អំបោះ bulkhead គ្រាប់ចាក់សោ និងការភ្ជាប់បំពង់ទុយោ។ កំឡុងពេលដំឡើងមានតែរន្ធបន្ទះប៉ុណ្ណោះដែលត្រូវបានទាមទារ; ការរឹតបន្តឹងគ្រាប់ បញ្ចប់ដំណើរការជួសជុល និងការផ្សាភ្ជាប់។

ចុង​ដែក​មាន​លក្ខណៈ​ពិសេស​ការ​រចនា​ចង្អូរ​ប្រឆាំង​ការ​រអិល ដែល​ធានា​បាន​នូវ​ការ​ភ្ជាប់​សុវត្ថិភាព​ពេល​ប្រើ​ជាមួយ​នឹង​ទុយោ។ គ្រឿងបរិក្ខារទាំងនេះត្រូវបានប្រើប្រាស់យ៉ាងទូលំទូលាយនៅក្នុងទូត្រួតពិនិត្យ ឧបករណ៍ព្យាបាលទឹក ឧបករណ៍វេជ្ជសាស្ត្រ និងផ្នែកពាក់ព័ន្ធផ្សេងទៀត។

លក្ខណៈបច្ចេកទេសផលិតផល

គុណសម្បត្តិនៃរចនាសម្ព័ន្ធ

Bulkhead Barbed Fitting គឺជាបំពង់ដែលត្រូវបានរចនាឡើងជាពិសេសសម្រាប់ការបញ្ជូនបំពង់តាមរយៈបន្ទះបរិក្ខារ ឯករភជប់ ឬក្បាលសំពីងសំពោង ខណៈពេលដែលផ្តល់នូវការផ្សាភ្ជាប់ថេរ។ រចនាសម្ព័នចម្បងរបស់វា រួមមានផ្នែកអំបោះ ក្បាលគ្រាប់ គ្រាប់ចាក់សោ បំពង់ផ្សាភ្ជាប់ និងការភ្ជាប់បំពង់ទុយោ។ ក្នុងអំឡុងពេលដំឡើងមានតែរន្ធនៃអង្កត់ផ្ចិតដែលត្រូវគ្នាប៉ុណ្ណោះដែលត្រូវធ្វើនៅលើបន្ទះ។ ផ្នែកខ្សែស្រឡាយនៃសមត្រូវបានកាត់តាមរន្ធ ហើយយចនត្រូវបានរឹតបន្តឹងពីផ្នែកម្ខាងទៀត ដើម្បីបញ្ចប់ដំណើរការជួសជុល និងការផ្សាភ្ជាប់។

1. រចនាសម្ព័ន្ធជួសជុល Bulkhead៖ប្រវែងនៃផ្នែកខ្សែស្រឡាយត្រូវបានសម្រួលទៅតាមកម្រាស់បន្ទះធម្មតា។ នៅពេលដែលគ្រាប់សោរត្រូវបានរឹតបន្តឹង វាបង្កើតជាការជួសជុលយ៉ាងតឹងរ៉ឹងជាមួយនឹងបន្ទះ ដោយធានាថាការសមនៅតែមានសុវត្ថិភាព ទោះបីជាស្ថិតនៅក្រោមកម្លាំងទាញពីខាងក្រៅក៏ដោយ។

2. ការតភ្ជាប់បំពង់ទុយោ៖ផ្នែកម្ខាង ឬទាំងសងខាងនៃបន្ទះមានលក្ខណៈពិសេសដែលមានធ្មេញស្អិតជាប់សម្រាប់បញ្ចូលទុយោ និងបង្កើតជាការតភ្ជាប់បិទជិតដោយមានការគៀបទុយោ។ ចុង​បន្លា​ទទួល​យក​ការ​រចនា​ចង្អូរ​ប្រឆាំង​ការ​រអិល​ទ្វេ ដោយ​ផ្តល់​នូវ​ភាព​ធន់​នឹង​ការ​ទាញ​ចេញ​ខ្ពស់​ជាង​ឧបករណ៍​ធម្មតា​។

3. ប្រព័ន្ធផ្សាភ្ជាប់៖បន្ទះកៅស៊ូ ឬ O-rings ត្រូវបានផ្តល់ជូននៅផ្នែកទាំងពីរនៃបន្ទះ។ នៅពេលដែលយចនត្រូវបានរឹតបន្តឹង ប្រដាប់ផ្សាភ្ជាប់ត្រូវបានបង្ហាប់ ដោយសម្រេចបាននូវការផ្សាភ្ជាប់មិនជ្រាបទឹក និងធូលីនៅពេលបើកបន្ទះ ជាមួយនឹងកម្រិតការពាររហូតដល់ IP65 ឬខ្ពស់ជាងនេះ។

វិធីសាស្រ្តដំឡើង

គ្រឿងបរិក្ខារ Bulkhead Barbed Fittings ប្រើប្រាស់បានយូររបស់ Shenchi មានភាពងាយស្រួលក្នុងការដំឡើង។ ការតភ្ជាប់ដែលមានសុវត្ថិភាព និងបិទជិតអាចសម្រេចបានត្រឹមតែប្រាំមួយជំហានប៉ុណ្ណោះ៖

ជំហានទី 1: ការរៀបចំរន្ធបន្ទះ

ធ្វើរន្ធជុំដែលត្រូវគ្នានៅលើបន្ទះដោយផ្អែកលើអង្កត់ផ្ចិតខាងក្រៅនៃផ្នែកខ្សែស្រឡាយ។ ត្រូវប្រាកដថាគែមរន្ធគឺរលោង និងគ្មានស្នាមប្រេះ ដើម្បីជៀសវាងការបំផ្លាញប្រអប់បិទជិត។

ជំហានទី 2: ដំឡើង Sealing Gasket

រុញបំពង់ផ្សាភ្ជាប់ EPDM ដែលរួមបញ្ចូលទៅលើផ្នែកខ្សែស្រឡាយ ដោយចុចវាប្រឆាំងនឹងមូលដ្ឋានសម។ ប្រសិនបើការផ្សាភ្ជាប់ត្រូវបានទាមទារនៅលើផ្នែកទាំងពីរនៃបន្ទះ, ដាក់ gasket មួយនៅសងខាង។

ជំហានទី 3: បញ្ចូលតាមរយៈបន្ទះ

បញ្ចូលផ្នែកអំបោះចូលទៅក្នុងរន្ធពីផ្នែកម្ខាងនៃបន្ទះ ដោយធានាថា មូលដ្ឋានសម ទាក់ទងបន្ទះជាមួយនឹង gasket នៃការផ្សាភ្ជាប់នៅចន្លោះ។

ជំហានទី 4: រឹតបន្តឹងគ្រាប់ចាក់សោ

វីស​គ្រាប់​សោ​លើ​ផ្នែក​អំបោះ​ពី​ជ្រុង​ម្ខាង​នៃ​បន្ទះ ហើយ​រឹត​បន្តឹង​វា​ជា​បណ្តើរៗ​ដោយ​ប្រើ​ wrench ។ កម្លាំងបង្វិលជុំដែលបានណែនាំ៖ 5–8 N·m សម្រាប់វត្ថុធាតុលង្ហិន និង 8–12 N·m សម្រាប់ដែកអ៊ីណុក។ រក្សា​រាងកាយ​ដែល​សម​នឹង​ស្ថិតស្ថេរ​កំឡុងពេល​រឹតបន្តឹង។

ជំហានទី 5: ភ្ជាប់បំពង់

ជ្រើសរើសការបញ្ជាក់ដែលអង្កត់ផ្ចិតខាងក្រៅរបស់ barb គឺ 0.5-1 mm ធំជាងអង្កត់ផ្ចិតខាងក្នុងទុយោ។ បញ្ចូលទុយោបញ្ឈរលើចុងបន្លា រហូតដល់វាទៅដល់មូលដ្ឋាន។ សម្រាប់​កម្មវិធី​ដែលមាន​សម្ពាធ​ខ្ពស់ សូម​ប្រើ​ទុយោ​ទុយោ​ដែក​អ៊ីណុក ហើយ​តោង​វា​នៅ​ចន្លោះ​របារ​ទីពីរ និង​ទីបី។

ជំហានទី 6: ការធ្វើតេស្តភាពសុចរិតនៃត្រា

ធ្វើតេស្តសម្ពាធឋិតិវន្តនៅ 1.5 ដងនៃសម្ពាធការងារ។ ប្រសិនបើគ្មានការលេចធ្លាយរយៈពេល 3 នាទីទេនោះការដំឡើងមានលក្ខណៈសម្បត្តិគ្រប់គ្រាន់។
