សន្ទះបិទបើកបីផ្លូវ

គោលការណ៍ការងារ

គោលការណ៍ការងារនៃសន្ទះបិទបើកបាល់បីផ្លូវដែលធន់នឹងការ corrosion របស់រោងចក្រ Shenchi គឺផ្អែកលើឆានែលរាងអក្សរ L ឬរាងអក្សរ T ដែលកាត់ចូលទៅក្នុងបាល់។ បាល់ត្រូវបានដាក់នៅចំកណ្តាលនៃរាងកាយសន្ទះបិទបើកហើយបង្វិលដោយចំណុចទាញ។ នៅពេលដែលបាល់បង្វិល បណ្តាញតម្រឹមជាមួយ ឬអុហ្វសិតពីច្រកសន្ទះផ្សេងគ្នា ដោយដឹងពីការប្តូរ ការបញ្ចូលគ្នា ឬការបំបែកនៃទិសដៅលំហូរមធ្យម។

បាល់រាងអក្សរ L៖

 ការបង្វិល 90° អនុញ្ញាតឱ្យឧបករណ៍ផ្ទុកប្តូរពីច្រកចូលទៅព្រីណាមួយ ដែលសមរម្យសម្រាប់ការបង្វិលសេណារីយ៉ូដែលមានច្រកចូលមួយ និងច្រកចេញពីរ ឬច្រកចូលពីរ និងច្រកចេញមួយ ដូចជាការផ្គត់ផ្គង់អង្គធាតុរាវទៅម៉ាស៊ីនរ៉េអាក់ទ័រពីរ។

បាល់រាងអក្សរ T៖

ការបង្វិល 180° អនុញ្ញាតឱ្យច្រកទាំងបីត្រូវបានតភ្ជាប់ក្នុងពេលដំណាលគ្នា ឬច្រកពីរណាមួយត្រូវបានភ្ជាប់គ្នាទៅវិញទៅមក សមរម្យសម្រាប់ការលាយមេឌៀពីរហើយបន្ទាប់មកបញ្ចូល (បញ្ចូលគ្នា) ឬបំបែកមេឌៀមួយទៅជាលទ្ធផលពីរ (បំបែក) ដូចជានៅក្នុងម៉ាស៊ីនត្រជាក់ ប្រព័ន្ធលាយទឹកក្តៅ និងត្រជាក់។

ប៉ារ៉ាម៉ែត្រផលិតផល៖

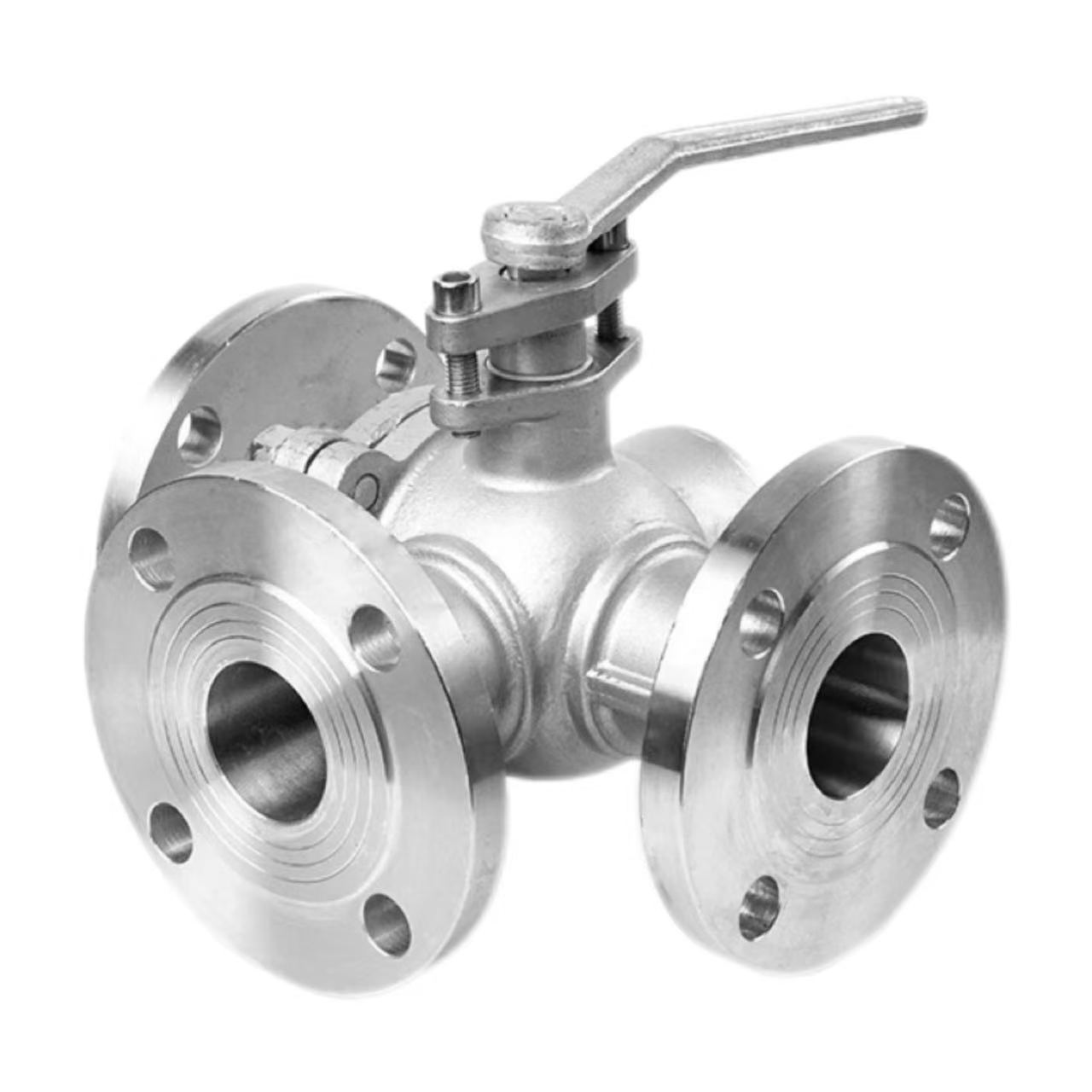

ឈ្មោះផលិតផល៖ សន្ទះបិទបើកបីផ្លូវ	លក្ខណៈបច្ចេកទេស៖ (1/8"-4") DN6-DN100
សម្ពាធនាមករណ៍: PN16	សម្ភារៈតួ៖ WCB, SUS304 (CF8), SUS316L (CF3M)
ស្តង់ដារ៖ ANSI, BS, DIN, ISO, JIS	សីតុណ្ហភាពដែលអាចអនុវត្តបាន៖ -20 ℃ ~ + 150 ℃ (ស្តង់ដារ) រហូតដល់ + 350 ℃ (សីតុណ្ហភាពខ្ពស់) ចុះដល់ -196 ℃ (សីតុណ្ហភាពទាប)
សម្ភារៈលោហៈខាងក្នុង៖ WCB, SUS304 (CF8), SUS316L (CF3M)	សីតុណ្ហភាពមធ្យម៖ សីតុណ្ហភាពខ្ពស់ សីតុណ្ហភាពទាប សីតុណ្ហភាពមធ្យម សីតុណ្ហភាពធម្មតា។
វិធីសាស្រ្តប្រតិបត្តិការ៖ សៀវភៅដៃ	ត្រា: EPDM, PPL
វិធីសាស្រ្តនៃការតភ្ជាប់: ការភ្ជាប់ Flange	កម្មវិធី៖ ទឹក ខ្យល់ ឧស្ម័ន ប្រេង វត្ថុរាវ ។ល។
ប្រភពដើម៖ ប្រទេសចិន	គំរូ៖ គំរូដែលអាចរកបាន

គុណសម្បត្តិនៃការតភ្ជាប់ Flange:

សន្ទះបិទបើក 3 ផ្លូវ Shenchi ប្រើប្រាស់ការភ្ជាប់មុខ។ បើប្រៀបធៀបទៅនឹងការតភ្ជាប់ខ្សែស្រឡាយ ការតភ្ជាប់ flange ផ្តល់នូវភាពធន់ទ្រាំនឹងសម្ពាធខ្ពស់ជាង។ ការវាយតម្លៃ PN16 អាចទប់ទល់នឹងសម្ពាធ 1.6MPa មានស្ថេរភាព។ Disassembly មានភាពងាយស្រួល ជួយសម្រួលការត្រួតពិនិត្យ និងថែទាំបំពង់ទៀងទាត់។ ការផ្សាភ្ជាប់ដែលអាចទុកចិត្តបានត្រូវបានធានា; gasket និង bolts ធ្វើការរួមគ្នាដើម្បីលុបបំបាត់ហានិភ័យនៃការលេចធ្លាយ។ សមស្របសម្រាប់បំពង់ដែលមានអង្កត់ផ្ចិតធំ; សម្រាប់អង្កត់ផ្ចិតលើសពី DN50 ដែលការភ្ជាប់ខ្សែស្រឡាយពិបាក គែមគឺជាជម្រើសស្តង់ដារ។ Shenchi ដែលជាក្រុមហ៊ុនផលិតសន្ទះបិទបើកបាល់ 3 ផ្លូវរបស់ចិន ផ្តល់ជូននូវការបំពេញតាមស្តង់ដារ ANSI, BS, DIN និង JIS ដែលបំពេញតម្រូវការរបស់អតិថិជនទូទាំងពិភពលោក។

ចំណុចសំខាន់នៃការដំឡើង 1: ការតម្រឹមគែម

Flange Alignment នៅពេលដំឡើងសន្ទះបិទបើកបាល់បីផ្លូវ Shenchi មុខគែមត្រូវតែតម្រឹម។ ប្រឡោះទាំងពីរគួរតែស្របគ្នា និងផ្ចិត ដោយមានគម្លាតមិនលើសពីជួរដែលអាចអនុញ្ញាតបាននៃប្រអប់ប្រសព្វ។ ការ​បង្ខំ​ការ​តម្រឹម​ប៊ូឡុង​នឹង​បណ្ដាល​ឱ្យ​ខូច​ទ្រង់ទ្រាយ​តួ​សន្ទះ​ ដែល​ប៉ះពាល់​ដល់​ការ​បង្វិល​បាល់​ និង​ការ​ផ្សាភ្ជាប់​។ បន្ទាប់ពីការតម្រឹម, gasket គួរតែត្រូវបានដាក់នៅកណ្តាលហើយមិនត្រូវអុហ្វសិត។ សន្ទះបិទបើកបីផ្លូវតម្លៃទាបមិនស្មើនឹងគុណភាពទាប។ ផលិតផល Shenchi ផ្តល់នូវភាពជាក់លាក់ខ្ពស់ និងការដំឡើងកាន់តែងាយស្រួល។ សន្ទះបិទបើកបីផ្លូវដែលធន់នឹងការ corrosion មានការបញ្ចប់ផ្ទៃខាងមុខដែលបំពេញតាមស្តង់ដារ ដែលធានាបាននូវការផ្សាភ្ជាប់ដែលអាចទុកចិត្តបានកាន់តែច្រើន។

ចំណុចដំឡើងទីពីរ៖ ការរឹតបន្តឹងរន្ធ

ប៊ូឡុងត្រូវតែត្រូវបានរឹតបន្តឹងតាមអង្កត់ទ្រូងជាដំណាក់កាល។ អនុវត្តកម្លាំងបង្វិលជុំបន្តិចម្តងៗក្នុង 2-3 ដំណាក់កាល តាមលំដាប់អង្កត់ទ្រូង 180°។ កុំរឹតបន្តឹងម្ខាងទាំងអស់ក្នុងពេលតែមួយ បើមិនដូច្នោះទេ សម្ពាធមិនស្មើគ្នានៅលើ gasket នឹងបង្កើតបណ្តាញលេចធ្លាយ។ កម្លាំងបង្វិលជុំត្រូវតែបំពេញតាមតម្លៃស្តង់ដារ; ការរឹតបន្តឹងខ្លាំងនឹងធ្វើឱ្យខូចគែម ឬប៊ូឡុង ខណៈពេលដែលការរឹតបន្តឹងនឹងបណ្តាលឱ្យមានការផ្សាភ្ជាប់មិនគ្រប់គ្រាន់។ Shenchi រោងចក្រសន្ទះបិទបើក 3 ផ្លូវផ្តល់នូវតារាងកម្លាំងបង្វិលជុំដែលបានណែនាំសម្រាប់អ្នកដំឡើងដើម្បីយោង។ ចំណុចដំឡើងទាំងនេះមានសារៈសំខាន់ណាស់សម្រាប់ធានានូវប្រតិបត្តិការសន្ទះបិទមិនលេចធ្លាយរយៈពេលវែង។ សូមអនុវត្តតាមការបញ្ជាក់យ៉ាងតឹងរ៉ឹង។

ចំណុចដំឡើងទី 3៖ ជំនួយ និងសម្អាតបំពង់

មុននឹងដំឡើង បំពង់បង្ហូរខាងក្នុងត្រូវតែសម្អាត ដើម្បីលុប welding slag, ឯកសារដែក, ខ្សាច់, និងសារធាតុមិនបរិសុទ្ធផ្សេងទៀត។ វត្ថុបរទេសដែលចូលទៅក្នុងរន្ធសន្ទះបិទបើកអាចកោសបាល់ឬផ្សាភ្ជាប់ដែលនាំឱ្យលេចធ្លាយ។ បំពង់ត្រូវតែត្រូវបានគាំទ្រដោយឯករាជ្យ; សន្ទះបិទបើកមិនត្រូវផ្ទុកទម្ងន់នៃបំពង់បង្ហូរប្រេងទេ។ សន្ទះបាល់ tee អង្កត់ផ្ចិតធំគឺធ្ងន់; ការដួលរលំនៃបំពង់បង្ហូរអាចទាញព្រុយចេញពីកណ្តាល ធ្វើឱ្យខូចត្រា។ សន្ទះបិទបើកគ្រាប់បាល់ដែលធន់នឹងការ corrosion ត្រូវបានផលិតពីវត្ថុធាតុដើម WCB, SUS304 ឬ SUS316L ជាមួយនឹងស្នូលសន្ទះស្ពាន់ ឬដែកអ៊ីណុក។ បន្ទាប់ពីបញ្ចប់ចំណុចដំឡើង ចំណុចទាញគួរបង្វិលដោយសេរី ដោយមិនជាប់គាំង។ បន្ទាប់មកសន្ទះបិទបើករួចរាល់សម្រាប់ការប្រើប្រាស់។
